วัสดุหลักของทรานสดิวเซอร์กระแสไฟฟ้าแบบแกนแยกคืออะไร?

เฮ้! ในฐานะซัพพลายเออร์ของตัวแปลงกระแสไฟแบบแยกคอร์ ฉันตื่นเต้นมากที่จะพูดคุยกับคุณเกี่ยวกับเนื้อหาหลักของอุปกรณ์ล้ำสมัยเหล่านี้ Split Core Current Transducers เป็นเทคโนโลยีที่น่าทึ่งซึ่งมีบทบาทสำคัญในการใช้งานทางไฟฟ้าทั้งหมด เรามาเจาะลึกและค้นหาว่าอะไรคือส่วนประกอบหลักของวัสดุเหล่านี้

ก่อนอื่น มาทำความเข้าใจก่อนว่า Split Core Current Transducer คืออะไร เป็นอุปกรณ์ที่ใช้วัดกระแสไฟฟ้าในลักษณะที่ไม่รบกวน คุณสามารถเปิดแกนและยึดไว้รอบๆ ตัวนำได้อย่างง่ายดาย ซึ่งสะดวกอย่างยิ่งในการติดตั้งและบำรุงรักษา นี่เป็นข้อได้เปรียบที่ยิ่งใหญ่กว่าหม้อแปลงกระแสแบบเดิมที่คุณต้องตัดวงจรเพื่อติดตั้ง

ตอนนี้ไปที่วัสดุหลัก แกนกลางคือหัวใจของตัวแปลงสัญญาณกระแสไฟแบบแยกแกน และการเลือกใช้วัสดุแกนสามารถส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพการทำงาน วัสดุแกนกลางที่ใช้กันมากที่สุดชนิดหนึ่งคือเฟอร์ไรต์ เฟอร์ไรต์เป็นสารประกอบเซรามิกที่ประกอบด้วยเหล็กออกไซด์และโลหะอื่นๆ เช่น นิกเกิล สังกะสี หรือแมงกานีส

แกนเฟอร์ไรต์มีคุณสมบัติที่ยอดเยี่ยมจริงๆ มีความสามารถในการซึมผ่านของแม่เหล็กสูง ซึ่งหมายความว่าสามารถรวมศูนย์สนามแม่เหล็กได้อย่างง่ายดาย สิ่งนี้สำคัญอย่างยิ่งเพราะช่วยให้ทรานสดิวเซอร์กระแสสามารถวัดกระแสที่ไหลผ่านตัวนำได้อย่างแม่นยำ เมื่อกระแสไหลผ่านตัวนำจะทำให้เกิดสนามแม่เหล็ก แกนเฟอร์ไรต์จับสนามแม่เหล็กนี้แล้วเหนี่ยวนำกระแสไฟฟ้าตามสัดส่วนในขดลวดทุติยภูมิของทรานสดิวเซอร์

สิ่งที่ยอดเยี่ยมอีกประการหนึ่งเกี่ยวกับแกนเฟอร์ไรต์คือค่าการนำไฟฟ้าต่ำ ซึ่งจะช่วยลดการสูญเสียจากกระแสไหลวน กระแสเอ็ดดี้เป็นกระแสหมุนเวียนที่เกิดขึ้นในวัสดุแกนกลางเมื่อสัมผัสกับสนามแม่เหล็กที่เปลี่ยนแปลง กระแสน้ำเหล่านี้อาจทำให้เกิดการสูญเสียพลังงานในรูปของความร้อน ซึ่งสามารถลดประสิทธิภาพของทรานสดิวเซอร์ในปัจจุบันได้ เนื่องจากเฟอร์ไรต์มีค่าการนำไฟฟ้าต่ำ จึงลดการสูญเสียกระแสไหลวนเหล่านี้ให้เหลือน้อยที่สุด ทำให้ทรานสดิวเซอร์มีประสิทธิภาพมากขึ้น

แต่เฟอร์ไรต์ไม่ใช่ทางเลือกเดียว นอกจากนี้ยังมีเหล็กซิลิกอน เหล็กซิลิคอนเป็นโลหะผสมของเหล็กและซิลิกอน และถูกนำมาใช้ในหม้อแปลงไฟฟ้ามาเป็นเวลานาน มีคุณสมบัติทางแม่เหล็กที่ดีเยี่ยม โดยเฉพาะที่ความถี่ต่ำ แกนเหล็กซิลิคอนสามารถรองรับฟลักซ์แม่เหล็กสูงได้ ซึ่งทำให้เหมาะสำหรับการใช้งานที่จำเป็นต้องวัดกระแสขนาดใหญ่

อย่างไรก็ตาม ข้อเสียประการหนึ่งของเหล็กซิลิคอนก็คือ อาจมีราคาแพงกว่าและหนักกว่าเล็กน้อยเมื่อเทียบกับเฟอร์ไรต์ นอกจากนี้ยังมีการสูญเสียกระแสไหลวนที่สูงกว่าที่ความถี่สูงกว่า ดังนั้น สำหรับการใช้งานที่ทำงานที่ความถี่สูง เฟอร์ไรต์อาจเป็นทางเลือกที่ดีกว่า

นอกจากนี้ยังมีวัสดุอื่นๆ เช่น แกนโลหะอสัณฐาน โลหะอสัณฐานเป็นโลหะผสมที่มีโครงสร้างไม่เป็นผลึก มีการสูญเสียแกนกลางต่ำมากและมีความสามารถในการซึมผ่านของแม่เหล็กสูง ซึ่งทำให้เหมาะสำหรับทรานสดิวเซอร์กระแสประสิทธิภาพสูง อย่างไรก็ตามมีราคาค่อนข้างแพงกว่าและอาจผลิตได้ยากกว่าเล็กน้อย

เรามาพูดคุยกันว่าการเลือกวัสดุแกนส่งผลต่อประสิทธิภาพของเครื่องแปลงกระแสไฟฟ้าแบบแยกแกนในการใช้งานที่แตกต่างกันอย่างไร ตัวอย่างเช่น ในระบบจำหน่ายไฟฟ้า ซึ่งการวัดกระแสขนาดใหญ่อย่างแม่นยำเป็นสิ่งสำคัญ แกนเหล็กซิลิกอนอาจเป็นตัวเลือกที่ดี พวกเขาสามารถจัดการกับฟลักซ์แม่เหล็กสูงที่เกี่ยวข้องกับกระแสขนาดใหญ่และให้การวัดที่แม่นยำ

ในทางกลับกันสำหรับการใช้งานเช่นการวิเคราะห์อินเวอร์เตอร์แบบกริดไทและการตรวจสอบสถานีวัดแสงสุทธิ หม้อแปลงกระแสไฟฟ้าแบบแยกแกนซึ่งมักทำงานที่ความถี่สูงกว่า แกนเฟอร์ไรต์จึงเป็นตัวเลือกยอดนิยม ให้ประสิทธิภาพที่ดีที่ความถี่สูงและคุ้มค่ากว่า

หากคุณกำลังเผชิญกับระบบไฟฟ้าเฟสเดียวกCT แยกแกนเฟสเดียวอาจเป็นทางออกที่ดีได้ การเลือกใช้วัสดุแกนหลักสำหรับ CT ประเภทนี้ขึ้นอยู่กับข้อกำหนดเฉพาะของการใช้งาน ตัวอย่างเช่น หากคุณต้องการความแม่นยำสูงและการสูญเสียต่ำ แกนเฟอร์ไรต์หรือโลหะอสัณฐานอาจเป็นทางเลือกที่เหมาะสม

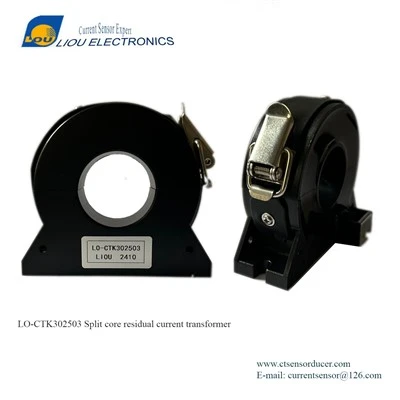

ในบางกรณี คุณอาจจำเป็นต้องมีหม้อแปลงกระแสตกค้างแบบแยกส่วน LO - CTK302503 RCT. สิ่งเหล่านี้ใช้เพื่อตรวจจับกระแสตกค้างซึ่งเป็นความแตกต่างระหว่างกระแสเข้าและกระแสออกในวงจรไฟฟ้า วัสดุแกนหลักสำหรับหม้อแปลงเหล่านี้จำเป็นต้องได้รับการคัดเลือกอย่างระมัดระวังเพื่อให้แน่ใจว่าสามารถตรวจจับกระแสไฟฟ้าตกค้างขนาดเล็กเหล่านี้ได้อย่างแม่นยำ แกนเฟอร์ไรต์มักใช้ในการใช้งานเหล่านี้ เนื่องจากมีความไวสูงและการสูญเสียต่ำ

ในฐานะซัพพลายเออร์ของตัวแปลงสัญญาณกระแสไฟแบบแยกแกน ฉันได้เห็นโดยตรงแล้วว่าวัสดุแกนที่เหมาะสมสามารถสร้างความแตกต่างอย่างมากในประสิทธิภาพของอุปกรณ์เหล่านี้ได้อย่างไร ไม่ว่าคุณจะอยู่ในอุตสาหกรรมพลังงาน ภาคพลังงานหมุนเวียน หรือสาขาอื่นๆ ที่ต้องการการวัดกระแสไฟฟ้าที่แม่นยำ การเลือกวัสดุหลักที่เหมาะสมถือเป็นสิ่งสำคัญ

หากคุณอยู่ในตลาดเครื่องแปลงสัญญาณกระแสไฟแบบแยกคอร์ ฉันอยากจะคุยกับคุณ เราสามารถหารือเกี่ยวกับความต้องการเฉพาะของคุณและค้นหาวัสดุหลักและทรานสดิวเซอร์ที่ดีที่สุดสำหรับการใช้งานของคุณ อย่าลังเลที่จะติดต่อและเริ่มการสนทนาเกี่ยวกับความต้องการของคุณ เราพร้อมช่วยให้คุณได้รับประโยชน์สูงสุดจากระบบไฟฟ้าของคุณ
